MIT-4XG三目倒置金相图像分析显微镜
详细说明

倒置明暗场金相显微镜4XG的具体信息:

一、用途

4XG系列研究型倒置明暗场金相显微镜采用优良的无限远光学系统、广角大目镜以及无限远长工作距离平场物镜的功能设计理念,可方便升级系统实现偏光观察、暗场观察等功能。紧凑稳定的高刚性主体,不仅具备科研级大型金相显微镜同等功能,还充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。适用于金相组织及表面形态的显微观察,是金属学、矿物学、精密工程学研究的理想仪器。可以配置显微摄影摄像和图像分析系统,满足大部分更高要求的理化分析和检验要求。

二、系统组成

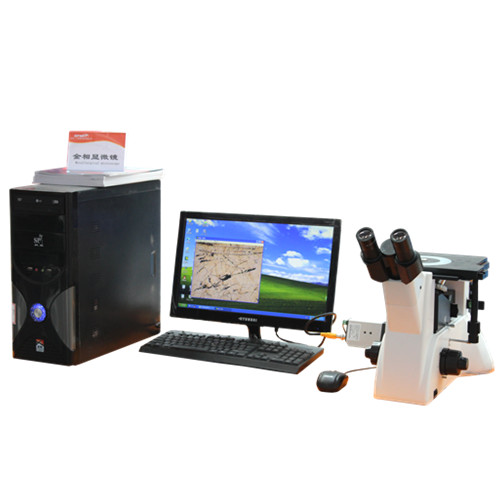

 研究型倒置明暗场金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。

三、技术参数

目镜

大视野 WF10X(视场数Φ22mm)

物镜

(无限远长工作距离平场消色差物镜)

4XG

(配明场物镜)

PL L10X/0.25  工作距离:20.2 mm

PL L20X/0.40  工作距离:8.80 mm

PL L50X/0.70  工作距离:3.68 mm

PL L100X/0.85(干式Dry)  工作距离:0.40 mm

4XGE

(配明/暗场物镜)

PL L5X/0.12 BD  工作距离:9.70 mm

PL L10X/0.25 BD  工作距离:9.30 mm

PL L20X/0.40 BD 工作距离:7.23mm

PL L50X/0.70 BD  工作距离:2.50 mm

目镜筒

45˚倾斜,瞳距调节范围53~75mm.

调焦机构

粗微动同轴调焦,带锁紧装置,微动格值:2μm.

转换器

五孔(内向式滚珠内定位)

载物台

机械移动载物台,外形尺寸:242mmX200mm,移动范围30mmX30mm.

圆形可旋转载物台板尺寸:最大外径Ф130mm,最小通光口径小于Ф12mm.

照明系统

6V30W卤素灯,亮度可调,适用于XJL-20

12V50W卤素灯,亮度可调,适用于XJL-20BD

内置视场光阑、孔径光阑与拉板式起偏器

配磨砂玻璃,黄、绿、蓝滤色片

四、仪器配置

 仪器主要配置:仪器主机、三目镜筒、输出接口、无限远物镜、广角目镜

 圆盘工作台、滤色片、偏振插片、光源灯箱组、国标电源线、仪器防尘罩等
