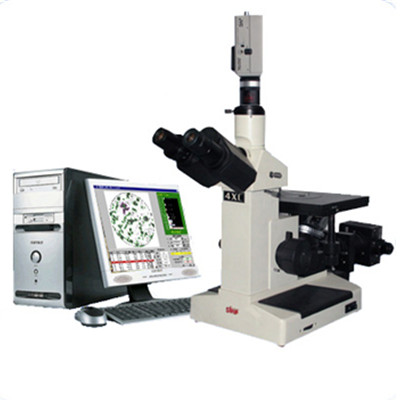

4XC-MS三目图像分析金相显微镜
详细说明

特点及用途:

金相显微镜用于鉴别和分析各种金属、合金材料和非金属材料的组织结构,应用于工厂或实验室进行原材料检验;铸件质量鉴定或材料处理后的金相组织分析;以及对表面裂纹和喷涂等一些表面现象进行研究工作,是钢铁、有色金属材料、铸件、镀层的金相分析;地质学的岩相分析;以及工业对化合物与陶瓷等进行微观研究的手段,是金属学和材料学研究材料组织结构仪器,也是科研教学领域



◇仪器配置了800像素的数码摄影系统,具有多倍光学变焦,可以拍摄符合标准的各种放大倍率的金相图谱,适合定标对比、评级及定倍打印;

配置高清晰度的图像捕捉卡,便于在显示器同步完成显微镜的调焦和即时采集显微图像;

◇可由计算机对图像进行各种处理、编辑、保存和输出 (如打印等或进入多媒体系统及电子信箱

系统还配置了定量金相图像分析计算机操作系统 (SRMAS软件),对采集的试样图谱进行进行实时测量、评级)、分析、统计及输出图文报告;

系统配置科学、操作简易,应用于工矿、质量检验、科研及教学等企事业单位。

系统配置

1.金相显微镜:    三目倒置金相显微镜4XC

2.适配镜:        专用适配镜  上海光学生产

3.图像系统      摄像头CCD

4.图像处理系统:  SDK-2000图像捕捉卡 (分辨率图像实时采集卡 二次开发软件包)

5.图像分析系统:  专业金相分析计算机操作系统 (SRMAS软件)所有内容。

6.电脑和打印机:  买方自配



一.金相显微镜

    三目倒置金相显微镜,可以用来观察材料表面的组织结构及形态,操作时试样观察表面向下,并与工作台面平行,因此与试样的高度和形状无关,适合较大的试样,并使操作比较方便。

具备大移动载物台和多种孔径的载物片,适合较大试样的操作;

外置式的同轴反射照明系统,便于调整光路、插入滤色片和更换灯泡;

升降调焦系统带有限位装置,可避免试样与物镜的磕碰,及大批量检测时不必重复调焦。

技术规格

1.结构:                       倒置式 三目镜筒 倾角30 ° 瞳距和屈光度可调  4物镜转换器

2.总放大倍率:              显微镜100×1000× 图像300×3000×

3.分划目镜:                 10× 平场可变焦  格值0.1 mm

4.测微尺:                    格值0.01 mm / 1 mm

5.双层机械载物台:      200 × 152 mm 移动范围15 × 15 mm

6.调焦机构:                同轴粗微动  限位保护  升降范围30 mm 微调0.002 mm

7.同轴反射照明系统:  亮度可调 卤素灯20W / 6V带滤色片(,绿,,磨砂)

8.,目镜和放大倍率: 标准配置 (可以选配其他倍率物、目镜)

金相显微镜成套性


 仪器主体

 平场物镜

 合成浸油

 备用灯泡

 出厂合格证

 光源组

 平场目镜

 滤色片

 备用保险丝

 使用说明书

 目镜筒

 分划目镜

 载物板

 电源线

 产品装箱单

⑷ 转接口

⑻ 测微尺

 弹性夹

 仪器防尘罩

⒇ 产品保修卡


选配件


 平场物镜PL

2.5×,4×,5×,10×,20×,25×,40×,50×,60×,80×,100×油 (其中部分长工作PLL)

 平场目镜PL

5×, 10×,12.5×,16×,20×
